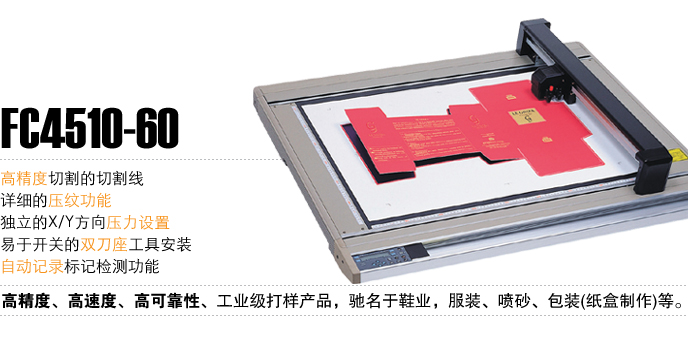

FC4510-60




高精度切割的切割线
FC4510-60使用的是不锈钢的刻刀,能在底部大范围地进行平滑地切割。GRAPHTEC(日图)公司的所有切割值都能提供一贯的精度和完全的切割操作,甚至在瓦楞纸和卡纸上切割也能进行上述操作,必须保护刀锋和棱角。注:如有一些衬底,FC4510-60不能有效地切割。在您选购机器前,为了处理您打算使用的衬底做随意的切割测试,请联系GRAPHTEC(日图)经销商或分销商。

详细的压纹功能
GRAPHTEC(日图)公司给所有者,指明的用户都提供了压纹功能,以便在最模糊的背面也能清晰地折起来。选择单线、双线或者三线压纹。如果选择双线或者三线压纹线,也可设置线条之间的空间。使用双线或者三线压纹线,就可减少在盒子折叠时产生撕开或者拉出的机会。

独立的X/Y方向压力设置
压纹的压力及切割压力都可在X和Y方向进行单独的设置。此功能可减少使用过高压力给表面造成的损害。

易于开关的双刀座工具安装
可同时安装两种工具,易于开关。如果在压纹工具处同时安装刻刀,就无需更换工具,进行切割和压纹。如果安装刻笔,在开始切割时,就可检测切割范围。

自动记录标记检测功能
打印位于图纸顶部的记录标记用作控制点,记录标记检测功能能够进行自动调整页面设置的切割线条,也可调整在顶部和反面的切割及压纹。FC4510-60也有读取由Adobe Illustrator所产生的读取记录标记的性能。较易创造一个包装样板——在打印机上把你的设计打印出来,把它粘在F/G级别的瓦楞纸或者卡纸上,然后使用FC4510-60压纹并把其设计切割出来。





 结构

 平板

 驱动系统

 数字伺服系统

 有效切割范围

 860×600mm

 可承受的最大衬宽度

 666mm

 衬底吸附表层

 吸附垫或吸附薄片

 最大切割速度

 75厘米/秒

 适合的切割速度

 1到10、15、20、25、30、35、40、45、50、55、60、65厘米/秒

 切割力

 0.098到5.88牛顿(10到600克力)

 机器精度

 0.005mm

 程序精度

 GP-GL:0.1,0.05,0.025,0.01mm(可选择的目录单)

 重复精度

 0.01mm

 垂直精度  0.4mm/610mm之内
 距离的准确度  可移动的距离±0.2%或±0.1%mm,更好*2
 记录标记的准确度  0.2mm*2
 传感器正面/
 反面位置调整准确度
 0.2mm*2之内
 刀/工具/笔的数量  2
 切割刀、工具和笔的类型

 切割刀:超钢
 起折痕/记录工具
 笔:水性圆珠笔,油性圆珠笔

 衬底类型  纸厚度:0.5mm
 瓦楞纸:(F/G级)
 用于塑料盒的透明薄片
 标记胶片(不干胶,荧光的和反光的乙烯基)
 接口  RS-232C串联和USB 2.0
 缓冲器容量  2MB
 命令设置  GP-GL和上HP-GL™ 仿真(在控制面板上可选)
 LCD显示  20字节*2行
 功率  120VA之内
 电源要求  100到120VAC±10% 50/60Hz
 220到240VAC±10% 50/60Hz
 操作环境  +10到+35℃ 35到75RH(不饱和)
 外部尺寸(mm)大约  1172(W)×960(D)×200(H)
 质量(大约)  27Kg
