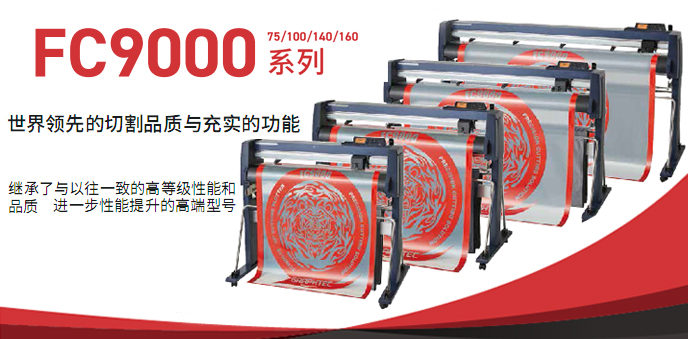

FC9000系列
|
项目/型号 |
FC9000-75 |
FC9000-100 |
FC9000-140 |
FC9000-160 |
|
|
结构 |
砂砾辊轴型 |
||||
|
驱动方式 |
数字式伺服驱动 |
||||
|
最大切割面积 (WxL)(*1) |
762 mm × 50 m |
1067 mm × 50 m |
1372 mm × 50 m |
1626 mm × 50 m |
|
精度保证切割面积(*1) |
742 mm × 15 m |
1047 mm × 10 m /762 mm × 15 m |
1047 mm × 10 m / 762 mm × 15 m |
1607 mm × 10 m / 762 mm × 15 m |
|
|
可加载介质宽幅
|
最小 |
50 mm (*2) |
|||
| 最大 |
920mm(36.2英寸) |
1224mm(48.1英寸) |
1529mm(60.1英寸) |
1850mm(72.8英寸) |
|
|
可加载卷材介质的直径 |
76-200mm (使用固定介质用法兰附件OPH-A21时最大为160mm) |
||||
|
可加载卷材介质的质量 |
12kg |
16kg |
20kg |
24kg |
|
|
可卷取的卷材介质宽度 |
200-1372mm |
200-1372mm |
|||
|
可卷取的卷材介质质量 |
|
20kg | |||
|
最大横切宽幅 |
762mm |
1067mm |
1372mm |
1626mm |
|
|
最大切割速度 |
1485 mm/s（45°方向） |
||||
|
轴方向加速度 |
最大39.2m/s2（45°方向） |
||||
|
切割压力 |
最大5.88N（600g） |
||||
|
最小字符尺寸 |
约5mm见方的字母或数字（对于不同的字符字体和介质而有所不同） |
||||
|
机械分辨率 |
0.005 mm |
||||
|
可编程分辨率 |
GP-GL：0.1/0.05/0.025/0.01 mm；HP-GL：0.025 mm(*3) |
||||
|
距离精度(*1) |
最大0.1mm/2m（不包括介质的伸缩） |
||||
|
压轮数量 |
2个 |
3个 |
4个（最大5个/选件） | ||
|
刀架数量 |
1个（可追加1个选件工具） |
||||
|
刀片种类 |
超钢 |
||||
|
笔的类型 |
水性笔，圆珠笔 |
||||
|
适用介质类型 |
厚度0.25mm以下的标记膜(PVC/荧光/反射)，聚酯薄膜(有指定条件)，高亮度反射膜(钻石级/工程级)(*4) |
||||
|
显示 |
背光显示LCD屏 (分辨率240x128)，支持10国语言 |
||||
|
标准接口 |
USB2.0 (高速)，以太网接口 (10BASE-T/100BASE-TX)，RS-232C (选件) |
||||
|
缓存 |
2 MB |
||||
|
指令集 |
GP-GL/HP-GL (通过菜单选择，或根据接收到的数据自动选择) (*3) |
操作系统(*5)
|
Windows 10/8.1/7 |
||
Mac OS X 10.6～10.11/macOS 10.12 ～10.14(Graphtec Studio: 10.6～10.14，Cutting Master 4:10.7～10.14) |
|||||
| 操作软件(*6) | Graphtec Pro Studio(Windows)(*7)， Graphtec Studio(Mac)， Cutting Master 4(*7)， Windows 驱动 |
||||
|
电源 |
AC100-240V 50/60Hz |
||||
|
功耗 |
最大120w |
||||
|
使用环境 |
温度+10 ～ +35 ℃ ，湿度35 ～ 75 % RH [无结霜] |
||||
|
保证精度环境 |
温度+16 ～ +32 ℃ ，湿度35 ～ 70 % RH [无结霜] |
||||
|
外部尺寸（WxDxH）(*8) |
约1360x1151x1232mm |
约1665x1151x1232mm |
约1970x1151x1232mm |
约2224x1151x1232mm |
|
质量(*8) |
约49.0kg |
约56.0kg |
约64.0kg （安装有自动卷纸装置时约为80.9kg） |
约70.0kg （安装有自动卷纸装置时约为88.5kg）
|
|
|
安全认证 |
PSE,UL/cUL,CE标记 |
||||
|
EMC认证 |
VCCI Class A,FCC Class A, CE标记 |
||||
(*1)：使用日本图技指定的条件和介质来操作。切割长尺寸介质时，需配合介质框使用。
(*2)：加载介质时有操作条件要求。
(*3)：HP-GL 是 Hewlett-Packard(惠普)公司的注册商标。
(*4)：当使用某些等级的高亮度反射膜时，建议使用CB15UA/CB15UA-K30刀片以及加强介质的载片。
(*5)：操作系统软件开发商已停止支持的操作系统，日本图技的应用软件也无法对应。
(*6)：相关软件可从日本图技公司主页上下载。
(*7)：安装后首次使用时，需联网注册一次。
(*8)：包括支架和介质框。
